Cálculo do valor U para janelas
Nas janelas, há sempre três valores U diferentes:
Uw (w = janela) – valor geral da janela
Ug (g = envidraçamento) - Valor U do envidraçamento
Uf (f = quadro) – valor U do quadro
O coeficiente de transferência de calor Uw refere-se a toda a janela. Este valor também incorpora os valores U do vidro e da moldura Uf. O valor global Uw também é influenciado pelo coeficiente linear de transferência de calor (g = envidraçamento) e pelo tamanho da janela.
Valor U do envidraçamento da janela: Ug
O valor Ug é função do tipo de enchimento de gás do espaço intermediário entre as lâminas de vidro, da distância entre as lâminas e do número de lâminas.
Os valores U típicos para janelas com isolamento térmico são:
Vidros duplos isolados 24 mm com enchimento de argônio: 1,1 W/m2K
Vidro com isolamento triplo 36 mm com enchimento de argônio: 0,7 W/m2K
Vidro com isolamento triplo 44 mm com enchimento de argônio: 0,6 W/m2K
Vidros com isolamento triplo 36 mm com enchimento de criptônio: 0,5 W/m2K
Valor U da moldura da janela: Uf

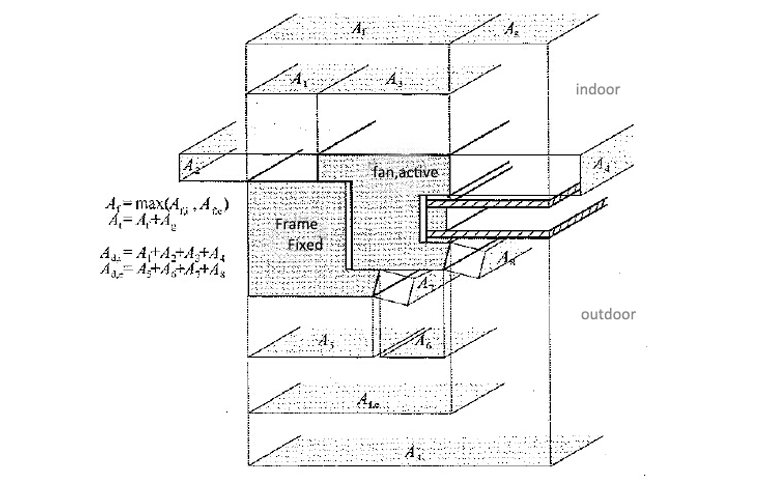

O valor Uf para a combinação moldura-folha é definido por meio de medição ou cálculo. A área para cálculo do valor Uw é a seção transversal do perfil.
Para obter detalhes, consulte Como calcular o valor Uf
Coeficiente linear de transferência de calor Ψg
O valor Ψg para a vedação da borda do vidro é principalmente uma função do material utilizado para o espaçador isolado do vidro. O material padrão com as piores propriedades térmicas é o alumínio. Espaçadores com melhor isolamento térmico são chamados de espaçadores de “borda quente”. Esses espaçadores são feitos de aço inoxidável ou plástico. Uma cobertura de borda maior do vidro isolado no perfil do caixilho aumenta ainda mais o valor Y da vedação da borda.
Exemplos de valores Ψ:
Espaçador de alumínio: aprox. 0,08 W/mK
Espaçador “borda quente”: aprox. 0,04 W/mK
Valor U da janela: Uw
O coeficiente de transferência de calor para janelas e portas de janela Uw é geralmente calculado no tamanho padrão da janela 1,23 mx 1,48 m.
Importante: o valor U piora à medida que o tamanho diminui, janelas maiores apresentam valores melhores. Isto ocorre porque os valores U alcançados no envidraçamento são melhores do que no material da moldura e, portanto, uma área de vidro maior é capaz de produzir um melhor valor de isolamento térmico.
Ac. de acordo com EnEV 2009, com envidraçamento padrão o valor Uw não deve exceder 1,3 W/m2K. Janelas com valor U de 0,8 W/m2K ou melhor atendem aos padrão da casa passiva .
cálculo do valor Uw
A seguinte fórmula é usada para determinar o coeficiente de transferência de calor:
Ug = coeficiente de transferência de calor do vidro
Uf = coeficiente de transferência de calor da moldura
Ψg = coeficiente de transferência de calor linear da vedação isolada da borda do vidro
Ag = área do vidro
Af = área da moldura
Aw = Ag + Af
lg = comprimento da borda interna do perfil da moldura
(ou periferia visível da folha de vidro)
