Test comparativi di tipo C vs. Strisce di isolamento termico di tipo IC

Il rapporto riepilogativo del confronto sul test prestazionale della striscia di isolamento termico di tipo IC e della striscia di isolamento termico di tipo C

1. Contesto del progetto

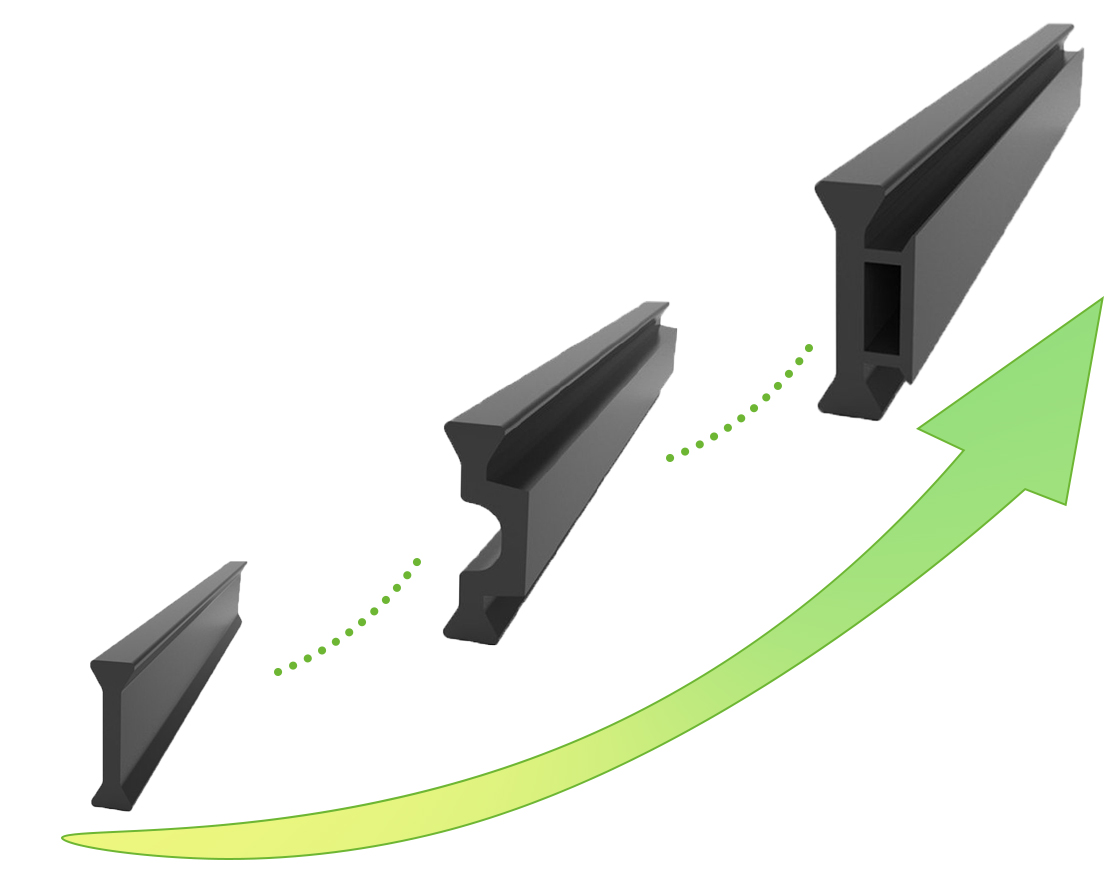

Con i progressi nei profili di isolamento termico e l’evoluzione delle richieste del mercato, sono state introdotte nuove funzionalità nelle strisce di isolamento termico, portando allo sviluppo di varianti di tipo non I. Tra questi, è emersa la striscia isolante di tipo C, che migliora l'impermeabilità, la protezione dalla polvere e le proprietà estetiche delle tradizionali strisce di tipo I mantenendo le prestazioni di isolamento termico. Tuttavia, nonostante questi vantaggi aggiuntivi, la striscia di tipo C soffre di limitazioni strutturali, in particolare una significativa riduzione della resistenza alla trazione laterale (trasversale), che ne limita l'ambito di applicazione. Per risolvere questo problema, Jiangyin Liangyou ha sviluppato la striscia di isolamento termico di tipo IC, che combina i vantaggi impermeabili, antipolvere ed estetici della striscia di tipo C garantendo al tempo stesso resistenza alla trazione orizzontale superiore. Questa innovazione rappresenta una direzione chiave nello sviluppo di profili di isolamento termico di forma speciale. Questo studio mira a confrontare e convalidare le prestazioni di trazione trasversale delle strisce isolanti di tipo IC e di tipo C, evidenziando i vantaggi tecnici del design di tipo IC.

2. Scopo del test

2.1 Attraverso il test per capire se le proprietà di trazione laterale della striscia di isolamento termico IC sono migliori di quelle di una striscia di isolamento termico di tipo C.

2.2 Attraverso i risultati del test per capire se le proprietà di trazione orizzontale della striscia di isolamento termico IC soddisfano i requisiti di GB/T 23615.1-2009.

3. Prova

3.1 Fonte del campione

Le strisce di isolamento termico di tipo IC sono fornite da aziende nazionali che producono strisce di isolamento termico.

La striscia di isolamento termico di tipo C è una striscia a forma di C di eccellente qualità tra 8 aziende produttrici di strisce di isolamento termico.

3.2 Unità partecipanti al test

standard dei centri di modifica e dei siti di prova

3.3 Attrezzatura di prova

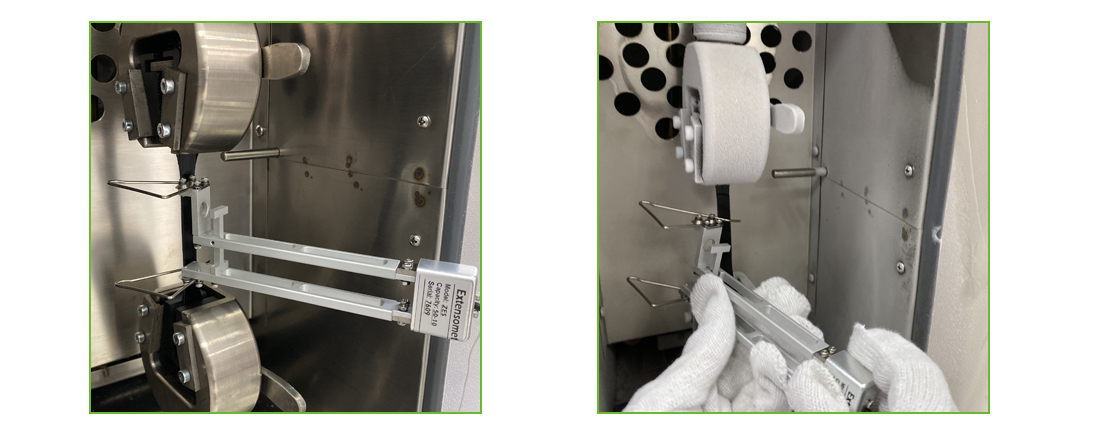

Macchina elettronica universale per prove materiali ad alta temperatura

3.4 Elementi di prova

Esegui prove di trazione orizzontale orizzontale, ad alta e a bassa temperatura su barre isolate IC e C

3.5 Processo di prova

Campionamento secondo lo standard GB/T 23615.1-2009 e test di resistenza alla trazione orizzontale e orizzontale ad alta temperatura.

4. Risultato del test

4.1 La tabella 1 elenca la resistenza alla trazione a temperatura ambiente delle strisce IC e delle strisce C testate da sette unità partecipanti.

	1#unità di prova	2#Prova unità	3#Prova unità	4#Prova unità	5#Prova unità	6#Prova unità	7#Prova unità	media
Strisce IC	82	69	93	82	78	85	76	81
Striscia C	27	28	29	30	30	33	21	28
tasso diverso%	204	146	224	174	156	157	272	190

Tabella 1 Confronto della resistenza alla trazione a temperatura ambiente tra IC e C

Ambiente di prova: 23°C 50%RH Condizioni di prova: Asciugatura a 140°C 6H, allungamento trasversale a temperatura ambiente.

4.2 La tabella 2 elenca le resistenze alla trazione orizzontale ad alta temperatura delle strisce IC e delle strisce C testate da 7 unità di prova.

		1#unità di prova	1#unità di prova	1#unità di prova	1#unità di prova	1#unità di prova	1#unità di prova	1#unità di prova	media
Striscia IC	46		45	51	45	46	45	37	45
Striscia C	23		20	21	24	22	22.	13	21
Tasso diverso%	100		125	142	89	111	102	174	120

Tabella II Confronto della resistenza alla trazione trasversale ad alta temperatura delle strisce IC e delle strisce C

Condizioni di prova: 90 °C Condizioni di prova: 140 °C Asciugatura 6H, allungamento trasversale a temperatura ambiente

4.3 La tabella 3 elenca le resistenze alla trazione trasversale a bassa temperatura delle strisce IC e delle strisce C testate da 7 unità di prova

	1#unità di prova	2#unità di prova	3#unità di prova	4#unità di prova	5#unità di prova	6#unità di prova	7#unità di prova	media
Striscia IC	75	75	73	80	65	82	65	74
Striscia C	15	15	21	14	13	22	11	16
Tasso diverso%	400	400	247	457	415	279	514	387

Tabella III Confronto della resistenza alla trazione a bassa temperatura delle strisce IC e delle strisce C

Temperatura di prova: -30°C Condizioni di prova: Asciugatura a 140°C6H, allungamento trasversale a temperatura ambiente

5. Conclusioni del test

5.1 Dai risultati del test si può vedere che la resistenza alla trazione trasversale della striscia di isolamento termico di tipo IC è migliore di quella della striscia di isolamento termico di tipo C.

5.2 La tabella 1 mostra che i dati sulla resistenza alla trazione orizzontale di 6 circuiti integrati testati a temperatura ambiente soddisfano i requisiti di GB/T 23615.1-2009, 1 dato è leggermente inferiore a quello di GB/T 23615.1-2009 e C indica la resistenza alla trazione a temperatura ambiente. Né soddisfano i requisiti GB/T23615.1-2009.

5.3 La tabella 2 mostra che i dati sulla resistenza alla trazione orizzontale ad alta temperatura di 6 test su strisce IC soddisfano i requisiti di GB/T 23615.1-2009, 1 dato è inferiore ai requisiti di GB/T 23615.1-2009 e tutti i dati sulla resistenza alla trazione orizzontale ad alta temperatura di tipo C non soddisfano i requisiti di GB/T23615.1-2009.

5.4 La tabella 3 mostra che i dati sulla resistenza alla trazione orizzontale a bassa temperatura del test delle strisce IC soddisfano i requisiti di GB/T23615.1-2009, i cinque dati sono inferiori ai requisiti di GB/T23615.1-2009 e tutti i dati della resistenza alla trazione a bassa temperatura C non soddisfano i requisiti di GB/T23615.1-2009.

5.5 La resistenza alla trazione media a temperatura ambiente della striscia IC a temperatura ambiente è 1,9 volte superiore alla resistenza alla trazione a temperatura ambiente nella direzione trasversale di C. La resistenza alla trazione media ad alta temperatura della striscia IC è 1,2 volte superiore alla resistenza alla trazione ad alta temperatura della striscia C in media, e la resistenza alla trazione media a bassa temperatura della striscia IC è una resistenza alla trazione a bassa temperatura C di 3,9 volte.

5.6 Lo sviluppo di strisce di isolamento termico di forma speciale può soddisfare i requisiti di nuove funzioni e soddisfare le proprietà meccaniche specificate in GB/T23615.1-2009.
